펌프게이트

  • 임펠러 구동부 이물질 유입방지용 씰링장치가 구비된 펌프게이트
    재난안전 신기술(제2021-14-2호)

  • 펌프게이트란?

    펌프게이트는 게이트, 펌프, 권양기, 제어반 등으로 구성 되어있으며 게이트에 펌프를 일체화한 시스템 제품으로
    수로 등에 설치하여 집중호우시 강제 배수를 할 수있는 저비용, 고효율 제품임.

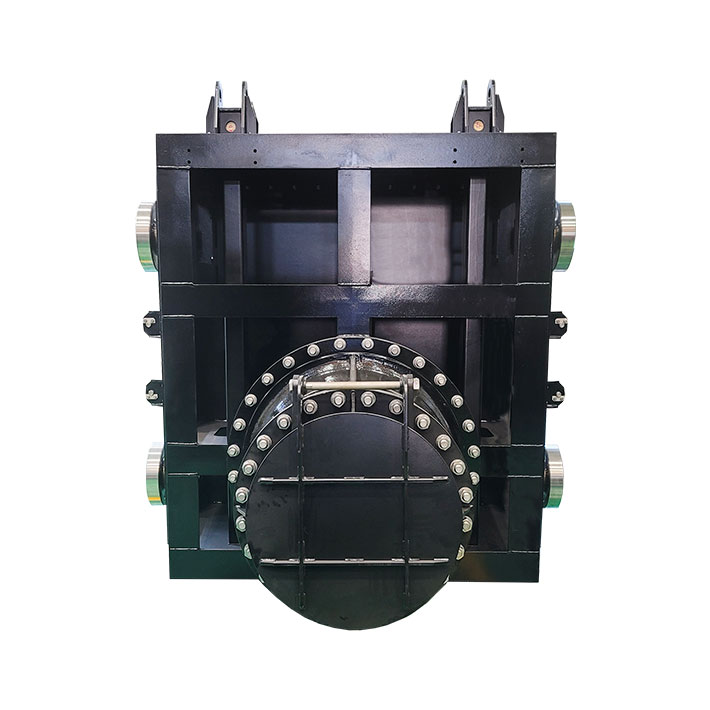

싱글형

동희ENG 펌프게이트의 규격
형식 모델명 펌프구경 토출량(㎥/min)
싱글형 DH-PG-300S 300A 5 ~ 20
DH-PG-350S 350A 10 ~ 25
DH-PG-400S 400A 15 ~ 40
DH-PG-450S 450A 20 ~ 50
DH-PG-500S 500A 25 ~ 60
DH-PG-600S 600A 30 ~ 80
DH-PG-800S 800A 50 ~ 150
DH-PG-900S 900A 60 ~ 180
DH-PG-1000S 1000A 80 ~ 220
DH-PG-1100S 1100A 100 ~ 250
DH-PG-1200S 1200A 120 ~ 280
DH-PG-1350S 1350A 140 ~ 400
DH-PG-1500S 1500A 160 ~ 500
DH-PG-1650S 1650A 180 ~ 550

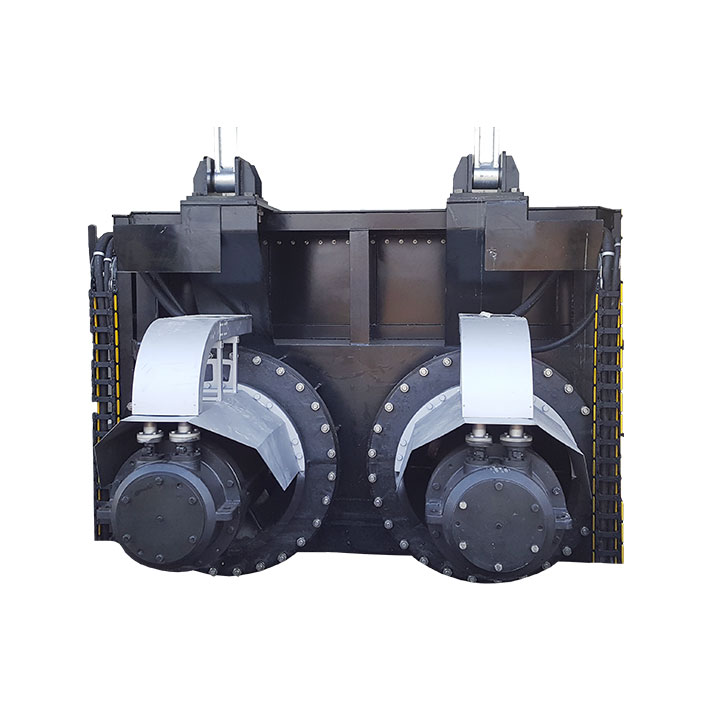

더블형

동희ENG 펌프게이트의 규격
형식 모델명 펌프구경 토출량(㎥/min)
더블형 DH_PG-300D 300A 10 ~ 40
DH_PG-350D 350A 20 ~ 50
DH_PG-400D 400A 30 ~ 80
DH_PG-450D 450A 40 ~ 100
DH_PG-500D 500A 50 ~ 120
DH_PG-600D 600A 60 ~ 160
DH_PG-800D 800A 100 ~ 300
DH_PG-900D 900A 120 ~ 360
DH_PG-1000D 1000A 160 ~ 440
DH_PG-1100D 1100A 200 ~ 500
DH_PG-1200D 1200A 240 ~ 560
DH_PG-1350D 1350A 280 ~ 800
DH_PG-1500D 1500A 320 ~ 1000
DH_PG-1650D 1650A 360 ~ 1100

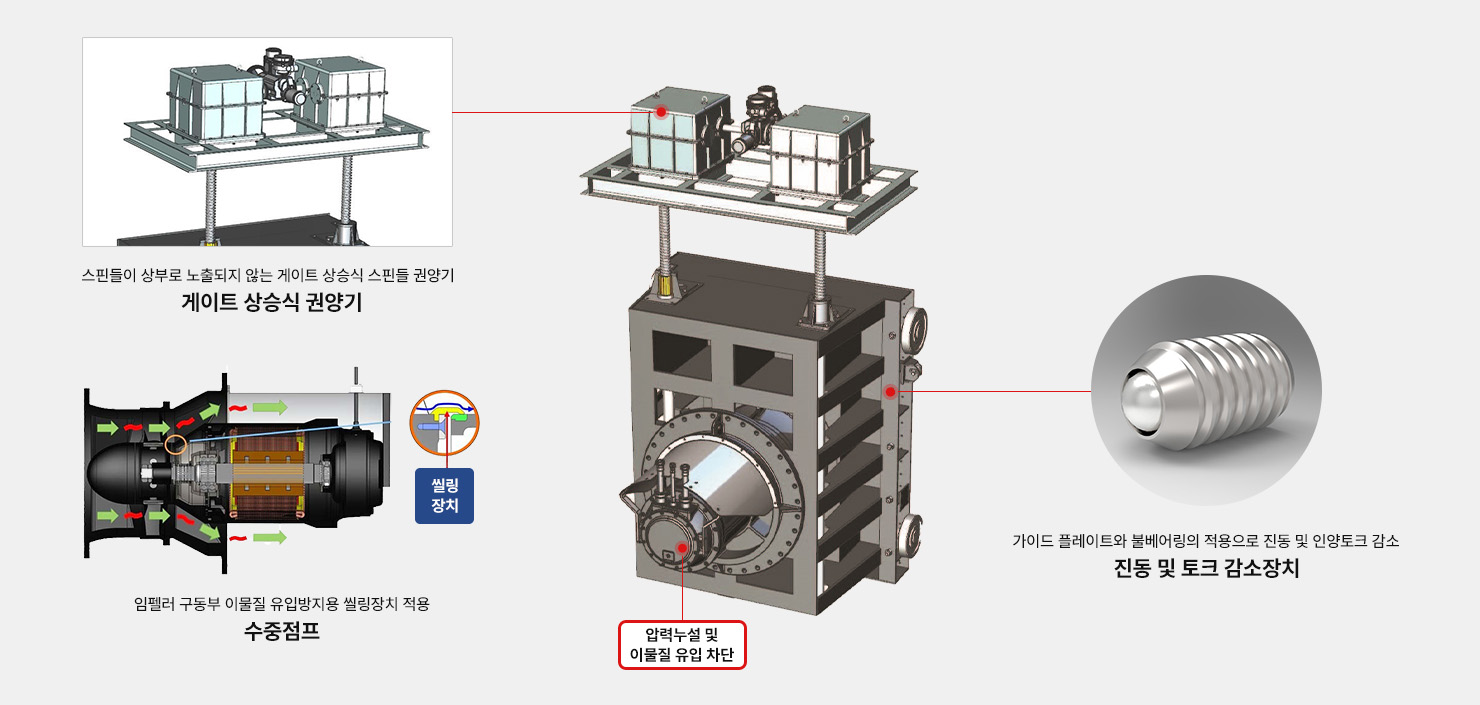

수문 상승식 펌프게이트

-임펠러와 펌프하우징 사이 틈새를 막아주어 원활한 유체 흐름으로 펌프 효율이 뛰어남.

-이물질 유입 방지로 과부하로 인한 펌프 고장 방지가 우수함.

-수문 프레임 양 측면 가이드 프레이트 적용 수문개폐시 수밀 씨일과 프레임 마찰 차단으로 안정적인 수문개폐가 가능함

-수문 상승식으로 스핀들이 상부로 돌출되지 않아 외관이 미려함

확대
슬라이딩 펌프게이트
  • 우수한 공간 활용성

    -수로 상부에 지장물이 있어서 설치가 제한적인 현장에 주로 적용.

    -높이로 인한 일조권, 주변경관으로 인한 분쟁 예상지역에 우수한 제품.

  • 구조적인 안정성

    -좌우로 슬라이딩 하는 방식으로 구조가 간단

  • 수밀부의 웻지압착방식

    -게이트가 닫히면서 프레임의 경사면을 따라 고무시트가 압착되어 완벽한 수밀을 유지.

  • 수로와 독립된 기계실 구비

    -기후에 제약없이 방수가 되는 기계실에서 안전하게 유지관리 가능.

  • 게이트 슬라이딩 권양 시스템 방식

    -두개의 스핀들이 제자리에서 회전하여 게이트가 좌우로 슬라이딩하는 구조로써 스핀들의 외부 노출이 없어 외관이 미려하고 유지관리가 용이

확대
